X'inhi d-differenza bejn V Belt u ċinturin ċatt?

I. Ħarsa ġenerali lejn il-Parametri u l-Karatteristiċi ewlenin għal Żewġ Tipi ta 'Drives taċ-Ċinturin

II. -Analiżi fil-fond ta' Vantaġġi u Żvantaġġi għal Żewġ Kategoriji ta' Drive Belt

1. -ċinturini tal-V: L-'Għażla Prattika' għal Qawwa Medju, Spiża Għolja-Effettività

Vantaġġi

· Kapaċità qawwija ta 'tagħbija: Il-frizzjoni f'forma ta' Wedge-amplifika l-forza tal-frizzjoni, li tippermetti li ċinturin V- wieħed jittrasmetti 2 ~ 3 darbiet il-qawwa ta 'ċinturin ċatt tal-istess wisa', adattat għal applikazzjonijiet ta 'enerġija baxxa-sa{-(eż., pompi tal-ilma, fannijiet);

· Campion tal-kost-effettività: Spiża baxxa tal-akkwist, manutenzjoni sempliċi, sostituzzjoni ta 'ċinturin V-standard jiswa biss madwar għaxar wan, ideali għal tagħmir li jeħtieġ użu bl-ingrossa;

· Mibnija fil--protezzjoni ta 'tagħbija żejda: Slips taħt tagħbija eċċessiva biex jipprevjenu mutur, tagħmir, u komponenti ewlenin oħra burnout, li joffru tolleranza ta' ħsara għolja;

· Adattabilità wiesgħa: Minn magni tal-ħasil domestiċi (ċinturini Z-tip V-) għal fannijiet industrijali (ċinturini D-tip V-), li jkopru firxiet ta 'qawwa ta' 0.5 ~ 70kW b'disponibbiltà komprensiva ta 'mudell u faċilità ta' akkwist.

Żvantaġġi

· Preċiżjoni baxxa: Żlieq elastiku jikkawża żbalji fil-proporzjon ta 'trasmissjoni ta' 2% ~ 5%, li jagħmilha mhux adattata għal drives ta 'preċiżjoni (eż., magħżel tal-għodod tal-magni);

· Tagħbija għolja tax-xaft: Jeħtieġ preload għoli biex jipprevjeni ż-żliq, li jeżerċita pressjoni radjali fuq xaftijiet tal-taljola u berings 2 ~ 3 darbiet dak taċ-ċinturini sinkroniċi, potenzjalment iqassar il-ħajja tal-bearing;

· Ħajja qasira: Materjal tal-gomma huwa suxxettibbli għat-tixjiħ; Iċ-ċinturini V-standard jdumu biss 1 ~ 2 snin u jeħtieġu aġġustament perjodiku tat-tensjoni (kull 3 xhur);

· Vulnerabbli għall-kontaminazzjoni taż-żejt u temperaturi għoljin: Iż-żejt jissaddad il-gomma u jnaqqas il-koeffiċjent tal-frizzjoni; temperaturi 'l fuq minn 80 grad jaċċelleraw ix-xjuħija, u jeħtieġ li jiġu evitati ambjenti ħarxa.

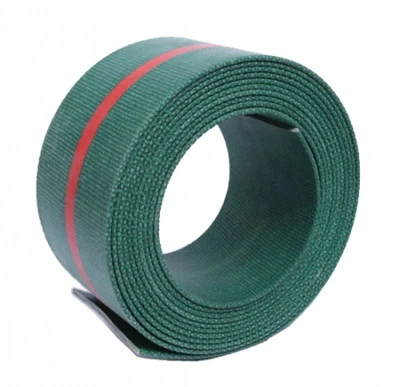

2. Ċinturini ċatti: Is-soluzzjoni versatili għal drives multi-taljoli u layouts kumplessi

Vantaġġi

· Tqassim flessibbli: Adattat għal multi-taljoli drives (ċinturin wieħed li jsuq tliet taljoli misjuqa jew aktar) u bidliet direzzjonali (dawriet ta '90 grad), ideali għal makkinarju kumpless bħal newlijiet tat-tessuti u presses tal-istampar.

· Flessibilità eċċellenti: Id-disinn tal-profil irqiq-jakkomoda taljoli ta' dijametru żgħir-(dijametru minimu akbar minn jew ugwali għal 20mm), li jagħmilha aktar adattata minn ċinturini V- għal tagħmir kompatt (eż. conveyors minjatura).

· Tolleranza ta 'installazzjoni għolja: takkomoda allinjament ħażin tax-xaft ta' ± 2 gradi mingħajr allinjament preċiż, li tippermetti installazzjoni mgħaġġla anke minn novizzi;

· Iġjeniku u bla riħa: wiċċ lixx tal-polyurethane jiffaċilita tindif faċli, adattat għall-ikel u applikazzjonijiet mediċi (eż., linji ta 'produzzjoni tal-gallettini, assemblaġġ ta' sett IV).

Żvantaġġi

· Trażmissjoni ta 'enerġija limitata: Minkejja żona ta' kuntatt ta 'frizzjoni ċatta estensiva, l-effiċjenza tal-frizzjoni tagħha taqa' taħt l-effett tal-feles tal-V-belts. Kapaċità tal-qawwa taċ-ċinturin-wieħed Inqas minn jew ugwali għal 5kW; ċinturini multipli meħtieġa għal tagħbijiet tqal;

· Suxxettibbli għal żlieq: It-tendenza li jiżolqu taħt veloċitajiet baxxi jew tagħbijiet tqal, bi żbalji fil-proporzjon ta 'trasmissjoni ta' 3% ~ 8%, mhux adattati għal applikazzjonijiet li jitolbu kontroll preċiż tal-veloċità;

· Sensittivi għat-tensjoni: Pre{0}}tensjoni insuffiċjenti tikkawża żlieq, filwaqt li tensjoni eċċessiva taċċellera t-tiġbid taċ-ċinturin u t-tixjiħ, li teħtieġ kontrolli u aġġustamenti frekwenti (kull xahrejn);

· Rekwiżiti ta 'taljola esiġenti: L-uċuħ tat-tarjoli għandhom ikunu lixxi (ħruxija Ra Inqas minn jew ugwali għal 1.6μm), inkella l-wiċċ ta' ġewwa taċ-ċinturin ċatt jilbes faċilment, u jżid l-ispejjeż tal-manutenzjoni.

III. Tqabbil Preċiż ta' Applikazzjoni għal Żewġ Kategoriji ta' Belt Drives

IV. Siġra tad-Deċiżjoni tal-Għażla

1. L-Ewwel Pass: Evalwa l-Klassifikazzjoni tal-Enerġija

· Qawwa > 5kW → AgħżelV-ċinturin(ċinturin V-dejjaq);

· Qawwa 1–5kW → AgħżelV-ċinturin(ċinturin V-standard) jew ċinturin ċatt (ċinturin ċatt-tqil);

· Qawwa < 1kW → Ipproċedi għat-Tieni Pass.

2. It-Tieni Pass: Evalwa l-Layout tat-Tagħmir u l-Ispazju

· Trażmissjoni b'ħafna -taljoli, bidliet direzzjonali meħtieġa → Agħżel ċinturin ċatt;

· Tagħbijiet ħfief standard, li jipprijoritizzaw is-sempliċità → Agħżelċinturin ċatt.

Għażla-ċinturini tal-V: Ftakar 'qawwa medja, kost-effettività għolja'. Adattat għal tagħmir ġenerali bħal pompi u fannijiet li jeħtieġu protezzjoni ta 'tagħbija żejda b'restrizzjonijiet tal-baġit.

Għażlaċinturini ċatti: Ftakar 'taqsim kumpless, rekwiżiti ta' ndafa'. Adattat għal multi-pulley drives jew xenarji tal-ipproċessar tal-ikel, fejn limiti ta' qawwa kemmxejn aktar baxxi huma aċċettabbli.
